Caractéristiques techniques
- Transformateur électrique basse tension
- Tension de sortie peut être: 2*6 / 2*9 / 2*12 / 2*14 / 2*15 / 2*17/
2*18 / 2*24 / 2*30 / 2*36 / 2*40 / 2*48 - Etrier de fixation en acier zingué tropicalisé
- Protection classe I/ IP00
- Rigidité diélectrique entre enroulements/enroulements et carcasse: 1,5 kV/2,2 kV
- Fabriqué selon la norme : IEC 61558-1 et IEC 61588-2-6

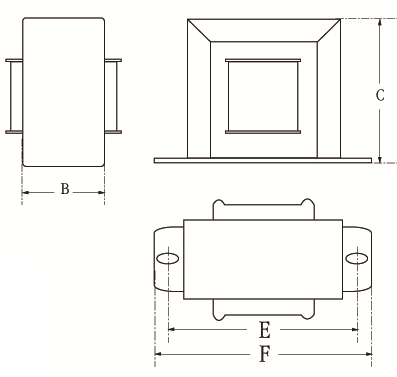

Caractéristiques physiques
Type | Puissance (VA) | Dimensions (mm) | |||
---|---|---|---|---|---|
B | C | E | F | ||
41*13 | 5 / 6 / 7,2 | 15 | 35 | 52 | 63 |
48*16 | 7,5/10/15 | 17,5 | 42 | 60 | 70 |
57*20 | 20 / 25 / 30 | 22 | 50 | 72 | 83 |
66*25 | 36 / 40 | 28 | 58 | 81 | 92 |
Tableau de performance
Tension d’entrée (V) | Tension de sortie (V) | Intensité de sortie (A) | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
5 VA | 6 VA | 7,2 VA | 7,5 VA | 10 VA | 15 VA | 20 VA | 25 VA | 30 VA | 36 VA | 40 VA | ||
220 | 6 | 0,8 | 1 | 1,2 | 1,25 | 1,67 | 2,5 | 3,33 | 4,2 | 5 | 6 | 6,67 |
220 | 9 | 0,5 | 0,67 | 0,8 | 0,8 | 1,11 | 1,67 | 2,22 | 2,8 | 3,34 | 4 | 4,5 |
220 | 12 | 0,4 | 0,5 | 0,6 | 0,63 | 0,83 | 1,25 | 1,67 | 2,1 | 2,5 | 2,8 | 3,4 |
220 | 14 | 0,35 | 0,43 | 0,5 | 0,55 | 0,71 | 1,1 | 1,42 | 1,8 | 2,15 | 2,57 | 2,85 |
220 | 15 | 0,34 | 0,4 | 0,48 | 0,5 | 0,67 | 1 | 1,34 | 1,7 | 2 | 2,4 | 2,7 |
220 | 18 | 0,28 | 0,33 | 0,4 | 0,41 | 0,56 | 0,83 | 1,11 | 1,4 | 1,67 | 2 | 2,2 |
220 | 24 | 0,2 | 0,25 | 0,3 | 0,31 | 0,42 | 0,63 | 0,83 | 1,05 | 1,25 | 1,5 | 1,67 |
220 | 30 | 0,16 | 0,2 | 0,25 | 0,25 | 0,33 | 0,5 | 0,67 | 0,85 | 1 | 1,2 | 1,4 |
220 | 36 | 0,14 | 0,17 | 0,2 | 0,2 | 0,26 | 0,41 | 0,55 | 0,7 | 0,83 | 1 | 1,1 |
220 | 40 | 0,12 | 0,15 | 0,18 | 0,19 | 0,28 | 0,38 | 0,5 | 0,63 | 0,75 | 0,9 | 1 |
220 | 48 | 0,1 | 0,13 | 0,15 | 0,16 | 0,21 | 0,31 | 0,41 | 0,52 | 0,625 | 0,75 | 0,48 |
