Caractéristiques techniques
- Transformateur électrique sur rail (appelé aussi EURCLASS) avec fenêtre d’aération
- Protection électrique classe II
- Degré de protection : IP21
- Boitier en PA 6,6 auto-extinguibles
- Enroulement de bobinage classe H (200°C)
- Rigidité diélectrique : 3 kV
- Température ambiante Max : 45°C
- Etrier angulaire de fixation en acier zingué tropicalisé
- Imprégnation au vernis classe F et séchage au four
- Les parties actives ne sont pas accessibles
- Possibilité d’être installé sur RAIL DIN ou avec trous
- Fenêtre d’aération
- Fabriqué selon la norme : NF-EN 61558-1 et NF-EN 61558-2-1
N.B: Sur demande, il est possible d’ajouter un fusible pour la protection du primaire et/ou le secondaire
Tableau de performance

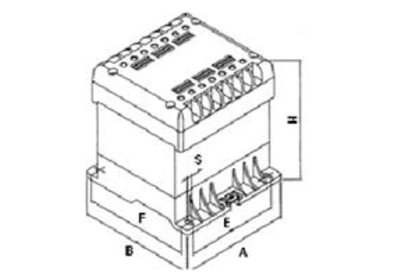

| Référence | Dimensions (mm) | |||||
|---|---|---|---|---|---|---|
| A | B | H | E | F | S | |
| 100 | 90 | 106 | 106 | 68,5 | 90 | 4,5 |
| 160 | 126 | 136 | 117 | 96 | 121 | 5,5 |
| 200 | 126 | 136 | 117 | 96 | 121 | 5,5 |
| 250 | 126 | 136 | 117 | 96 | 121 | 5,5 |
